JGX-0320D-17A ワイヤロープ振動隔離器 余剰二次ショック保険 瞬時に視覚検査可能

JGX-0320D-17A ワイヤロープ防振装置 — 冗長性を内蔵したフィールドサービス可能な衝撃保護

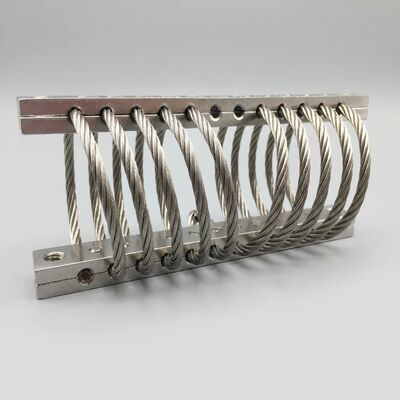

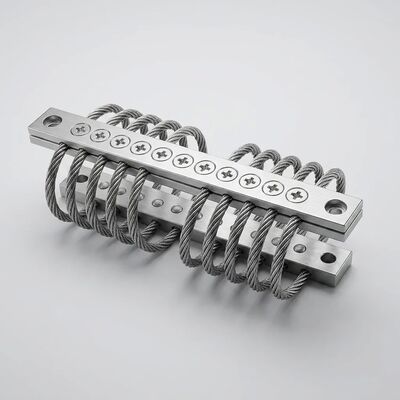

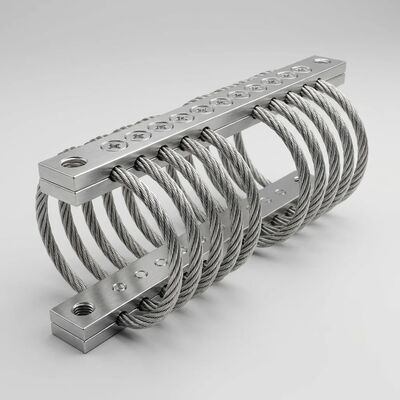

のJGX-0320D-17A防振設計における重大なギャップに対処します。使用中に主減衰要素が劣化するとどうなりますか?警告なしに故障する密閉型エラストマー マウントや、バックアップ保護がゼロの単一パス スプリング アイソレータとは異なり、この 6 ループ ワイヤ ロープ アイソレータには、冗長二次衝撃吸収コイル構造に直接組み込まれます。から製造3.2mm ステンレス鋼 304 ワイヤーロープ電解研磨仕上げでサポートします。0.5～15kg動作温度範囲全体にわたって-40℃～+150℃冷蔵物流機器から高温の​​エンジンベイ周辺機器に至るまでの設置に適しています。

二次衝撃保険の二重化

冗長性の原理は単純です。6 つの独立したワイヤ ロープ ループが並行して動作するため、単一のループの故障や疲労によってアイソレータの保護機能が崩壊することはありません。残りの 5 つのループは運動エネルギーを放散し続けます。素線間摩擦減衰— ワイヤロープアイソレータに特徴的なヒステリシス減衰動作を与える基本的なメカニズム。これはつまり：

• グレースフルデグラデーション: ダンピング性能は壊滅的ではなく徐々に低下し、メンテナンスチームに予測可能なサービスウィンドウを提供します。
• 単一障害点がない: 各ループは独立したエネルギー散逸要素として動作するため、局所的な欠陥が減衰システム全体に伝播することはありません。
• 本質的なフェイルセーフ: 最悪の場合の部分的な損傷があっても、スチールケーブルコアは構造的な接続を維持し、機器がマウントベースから完全に切り離されるのを防ぎます。

このアーキテクチャは特に価値があります。無人インストールまたはリモートインストール— 携帯電話基地局装置、オフショア監視システム、線路脇の信号ハードウェア — 定期的な検査間隔が数か月にわたる場合があり、物理的なアクセスが制限されている場合。

迅速な監査のための瞬時の視覚的検査機能

JGX-0320D-17A は、ツールゼロ、目視検査。ワイヤ ロープの形状が露出しているため、技術者は 3 つの簡単な指標をチェックすることでアイソレータの状態を 30 秒以内に評価できます。

1. コイルの対称性— 永久変形、不均一なループ間隔、またはワイヤストランドのよじれが、予想される螺旋プロファイルに対してすぐに目に見えます。
2. 表面状態— 電解研磨されたステンレス鋼 304 仕上げは、染料の浸透や拡大をしなくても、腐食孔食、フレッティング摩耗、またはストランドの破損が一目でわかります。
3. クランプの完全性— 取り付けバーのトルク確認マークとクランプバー間のギャップの一貫性を、留め具を緩めることなく視覚的に確認できます。

これを、内部剥離を検査するために分解が必要な従来のラバーマウントや、シールの完全性を確認するために圧力テストが必要な液体が充填されたダンパーと比較してください。 JGX-0320D-17A は当て推量を排除し、検査の労力を大幅に削減します。1 人の技術者が機器ラック全体を数時間ではなく数分で検査できます。

材料科学による長寿命信頼性

ダンピングコアのステンレススチール 304 構造は、固有の特性を提供します。耐食性欠けたり磨耗する可能性のある表面コーティングに依存する必要はありません。の電解研磨仕上げさらに表面を不動態化し、伸線加工時に発生した微細なバリや表面の鉄汚染を除去します。と組み合わせると、8 ～ 15 Hz の固有周波数範囲そして減衰比 ≥15%、アイソレータは、耐用年数が延びてもその動的特徴を維持します。主要な信頼性指標には次のものが含まれます。

• 疲労評価10⁶以上の負荷サイクル最大定格排気量時
• の減衰係数ドリフト5%未満定格疲労寿命を超えています
• 予定された交換間隔はありません通常の動作条件下 - カレンダーではなく、条件に従って交換します
• 保存寿命を超えている10年制御された屋内環境でもパフォーマンスを低下させることなく使用可能

これらの環境向けに設計

• 通信基地局キャビネットおよびリモート無線ユニット
• オフショアプラットフォームの監視およびデータ収集システム
• 鉄道信号、車軸カウンター、ホットボックス検出器の筐体
• 発電タービン振動監視パネル
• 医用画像機器の輸送および展開の事例
• コールドチェーン物流監視および冷凍コンプレッサーマウント

WNRLN の品質への取り組み

すべての JGX-0320D-17A は次のように製造されています。ISO 9001:2015工場の熱番号まで追跡可能な完全な材料認証による品質システム管理。バッチテストには、動的剛性の測定、減衰比の検証、社内の合格基準に基づく外観/寸法検査が含まれます。評価数量を即時出荷できるよう在庫を確保し、ご提供いたします。カスタムループ数とワイヤー直径OEM 固有の要件に対応します。弊社のアプリケーションチームにお問い合わせくださいプロジェクトについて話し合います。通常、1 営業日以内に技術提案を返信します。
